Bản vẽ thi công shop drawing

Những điểm cần đọc trên bản vẽ đặt hàng

Bản vẽ để sản xuất cần giúp các bên hiểu cùng một cấu hình. Ngoài mặt bằng và hình nhìn bên ngoài, những chỗ dễ hiểu khác nhau nên có mặt cắt hoặc chi tiết phóng to. Với nội thất shop, chú ý cách các bộ phận nối với nhau, phần có thể tháo và vị trí cần tiếp cận khi sử dụng; một phối cảnh đẹp chưa trả lời hết các câu hỏi đó.

Kiểm tra sự thống nhất giữa số đo, ký hiệu vật liệu và ghi chú ở các trang. Nếu một chi tiết được sửa, các bản liên quan cũng cần cập nhật để đơn vị gia công không dùng nhầm thông tin cũ. Đặt tên phiên bản hoặc ngày duyệt trên bộ hồ sơ đang áp dụng là cách đơn giản để phân biệt bản đang thảo luận với bản được phép sản xuất.

Trước khi xác nhận, đọc bản vẽ theo một tình huống sử dụng cụ thể và hỏi lại các điểm chưa rõ. Những phần chưa quyết định có thể được đánh dấu riêng thay vì để trống mà không giải thích. Việc duyệt hình dáng không nên mặc nhiên được hiểu là đã duyệt tất cả phụ kiện, thiết bị hoặc công việc bên ngoài phạm vi nội thất.

Tách cấu hình vật liệu theo từng bộ phận

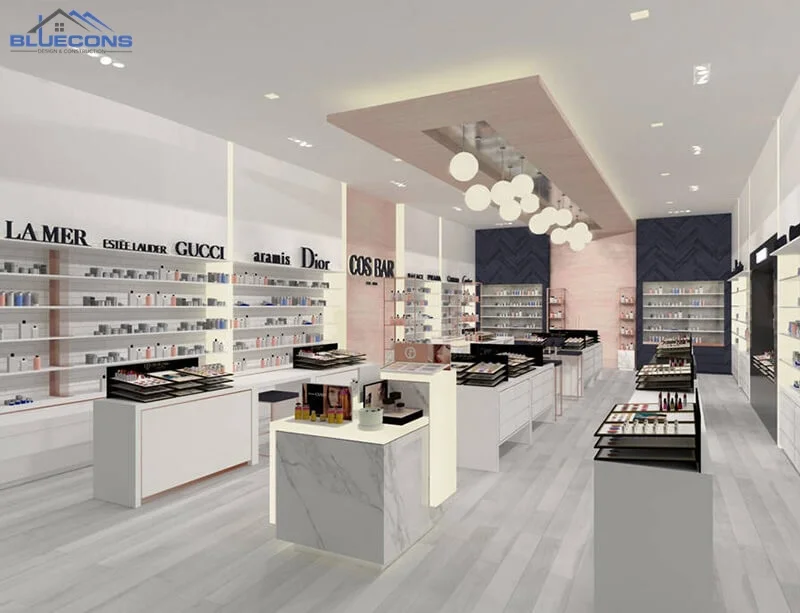

Cấu hình đặt hàng nên phân biệt tủ kệ, quầy, phòng thử, trần và bề mặt hoàn thiện. Mỗi phần có chức năng và cách tiếp xúc khác nhau, vì vậy một tên vật liệu chung chưa đủ để so sánh hai phương án. Ghi rõ tên cốt hoặc kết cấu chính, bề mặt hoàn thiện, mã màu và phần cạnh nếu có; những thông tin này giúp đối chiếu vật liệu được giao với mẫu đã chọn.

Không suy ra đặc tính chịu nước, chịu nhiệt hoặc kháng mối chỉ từ màu sắc hay vẻ ngoài của ảnh. Với thông số quan trọng, yêu cầu tài liệu của đúng mã sản phẩm và xem điều kiện áp dụng. Khi thay một mã vật liệu bằng mã khác, cần đối chiếu lại cách gia công, liên kết và hướng dẫn sử dụng thay vì coi hai bề mặt giống màu là tương đương hoàn toàn.

Mẫu nhỏ giúp kiểm tra màu và cảm giác bề mặt nhưng có thể chưa thể hiện mối ghép hoặc phần cạnh khi hoàn thiện. Nếu những chi tiết này ảnh hưởng đến quyết định mua, hãy đề nghị xem mẫu cấu tạo hoặc bản vẽ mặt cắt. Ghi lại phương án được duyệt bằng tên hoặc mã rõ ràng để tránh nhầm lẫn khi trao đổi qua nhiều tin nhắn.

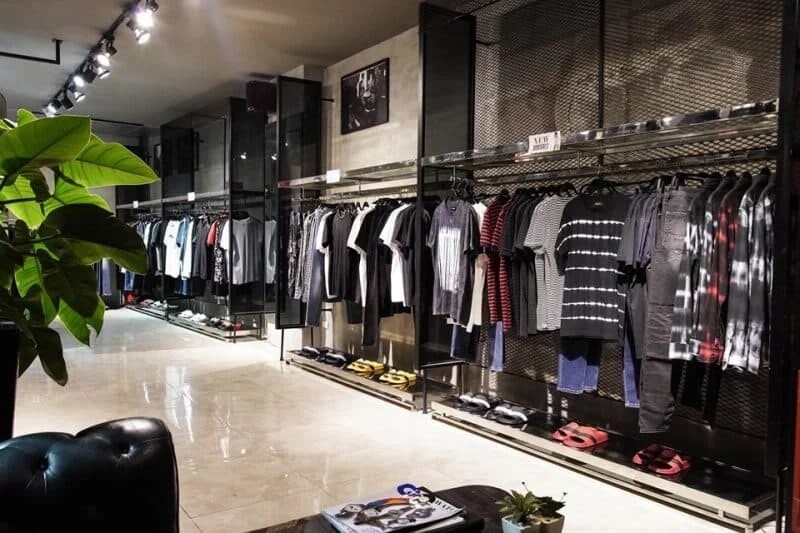

Kiểm tra luồng khách và thay đổi trưng bày của shop

Đánh dấu đường nhận hàng, phòng thử, vị trí thu ngân và các vùng thay bộ sưu tập. Kệ và thanh treo phải theo tải sử dụng được duyệt. Khi so báo giá, tách phần đồ rời khỏi điện, đèn, biển hiệu và hoàn thiện hiện trạng.

Thông tin cần đối chiếu trước khi chốt phương án

Yêu cầu báo giá có cùng phạm vi công việc

Để so sánh báo giá, trước hết đưa các đơn vị về cùng kích thước, cấu hình và danh mục công việc. Một giá tổng thấp hơn có thể chưa gồm vận chuyển, lắp đặt, tháo dỡ, thiết bị hoặc hoàn thiện liên quan. Danh sách cần chỉ rõ phần nào đã tính, phần nào chưa tính và điều kiện khiến chi phí thay đổi; như vậy người mua biết mình đang so cùng một hạng mục.

Có thể tách báo giá thành phần cấu tạo chính, vật liệu hoàn thiện, phụ kiện và dịch vụ tại công trình. Với lựa chọn chưa chốt, đề nghị ghi giá hoặc điều kiện cho từng phương án thay thế. Không dùng một khoảng giá trên bài tham khảo để thay cho báo giá của cấu hình đã đo, vì đường vận chuyển và phạm vi phối hợp cũng có thể khác nhau giữa hai địa điểm.

Trước khi đồng ý, kiểm tra đơn vị tính và cách xác định khối lượng. Nếu dùng mét dài, diện tích hoặc bộ sản phẩm, mô tả phần được tính theo đơn vị đó phải rõ ràng. Các khoản phát sinh nên có cách xác nhận trước khi thực hiện; việc này giúp điều chỉnh ngân sách có căn cứ khi nhu cầu thay đổi.

Lập yêu cầu sử dụng cho nội thất shop

Một bản yêu cầu hữu ích nên mô tả việc người dùng sẽ làm, không chỉ liệt kê màu sắc hoặc mẫu ảnh yêu thích. Với hạng mục này, các dữ liệu đầu vào gồm nhóm hàng, luồng khách và cách vận hành cửa hàng. Hãy phân biệt nhu cầu diễn ra hằng ngày với tình huống chỉ thỉnh thoảng xuất hiện; phần dùng thường xuyên nên có vị trí thao tác thuận tiện, còn phần ít dùng có thể được bố trí linh hoạt hơn.

Có thể ghi lại một lượt sử dụng từ đầu đến cuối: người dùng đến từ đâu, cần lấy gì, đặt gì xuống và kết thúc công việc như thế nào. Cách mô tả này giúp người thiết kế hiểu quan hệ giữa các bộ phận trước khi chia kích thước. Nếu nhiều người sử dụng chung, thu thập ý kiến của người vận hành trực tiếp để tránh một phương án đẹp nhưng chỉ phù hợp với người duyệt mẫu.

Cuối bản yêu cầu, tách ba nhóm: phần bắt buộc, phần có thể thay đổi và phần chưa quyết định. Khi ngân sách hoặc mặt bằng thay đổi, nhóm có thể điều chỉnh được xem trước. Những điểm chưa chốt cần có người chịu trách nhiệm phản hồi; không nên để đơn vị sản xuất tự đoán vì một lựa chọn nhỏ cũng có thể ảnh hưởng đến khoang lắp hoặc chi tiết liên kết.

Ghi kích thước hiện trạng và khoảng sử dụng

Kích thước phủ bì cho biết hạng mục chiếm bao nhiêu chỗ, nhưng chưa thể hiện toàn bộ không gian cần khi sử dụng. Đối chiếu riêng cửa vào, luồng mua sắm, khu thử và thu ngân. Trên mặt bằng, thể hiện cả đồ hiện có, cửa, điểm kỹ thuật và phần không được thay đổi để tránh chọn mẫu chỉ vừa về số đo nhưng vướng khi đưa vào sử dụng.

Nên ghi rõ vị trí đo, đơn vị và mốc tham chiếu của từng kích thước. Với hiện trạng có tường lệch, cột, gờ hoặc sàn chưa hoàn thiện, bản ghi cần nêu phần đã đo thực tế và phần còn phụ thuộc công việc khác. Ảnh chụp nên đi kèm dấu vị trí trên mặt bằng; ảnh góc rộng có thể làm cảm nhận khoảng cách khác thực tế nên không thay cho số đo.

Trước khi duyệt sản xuất, kiểm tra các khoảng mở và đường di chuyển ở trạng thái sử dụng, không chỉ khi mọi bộ phận đã đóng gọn. Nếu có thiết bị hoặc đồ rời sẽ lắp sau, dùng kích thước của đúng mẫu dự kiến. Thay đổi một vật dụng lớn có thể khiến phương án bố trí cũ cần điều chỉnh, dù kích thước phòng vẫn giữ nguyên.

Chốt thiết bị và các vị trí kết nối

Danh mục đèn, điện, biển hiệu và thiết bị vận hành cần được xác nhận theo nhu cầu thực tế. Tách rõ thiết bị đã có, thiết bị mua mới và phần chỉ dự phòng. Với mỗi mục ảnh hưởng đến kích thước lắp, lưu mã sản phẩm hoặc tài liệu tương ứng; kích thước nhìn từ ảnh bán hàng không đủ để chốt khoang, lỗ khoét hay khoảng mở.

Vị trí dây, nguồn hoặc phụ kiện nên được xem cùng đường tiếp cận bảo trì. Một điểm kết nối kín đáo vẫn cần có cách kiểm tra và thay thế mà không phá phần hoàn thiện. Nếu công việc đấu nối thuộc đơn vị khác, thống nhất đầu mối phối hợp và trạng thái bàn giao của từng bên để tránh bỏ sót giữa sản xuất nội thất với lắp thiết bị.

Khi thay thiết bị sau lúc duyệt, đối chiếu lại khoảng lắp, hướng cắm và hành trình tháo ra. Ghi rõ thay đổi nào chỉ ảnh hưởng phụ kiện, thay đổi nào làm khác cấu tạo chính. Phần điện và hệ kỹ thuật phải theo thiết kế cùng hướng dẫn của bên phụ trách; không áp dụng một sơ đồ chung cho mọi sản phẩm chỉ vì chúng có hình thức tương tự.
